Santai, вижу лампочку, которая идет рядом с прикуривателем, она была вставлена в панель перед КПП, это все понятно. Но что значит "и на пепелки все"?

Это значит, что общее питание идет на подсветку пепелок и на подсветку прикуривателя.

1. Про сигу ничего не скажу-не знаю. Вроде колхозная
2. У тебя трехцветный провод. Первый цвет основной, то есть какого больше, второй цвет -это продольная тонкая полоска на основном цвете. Третий цвет- штрихи поперечные (в данном случае -желтые)
Например: vio/red/yel означает фиолетово-красный с желтыми полосками.
У тебя какой второй цвет? Зеленый?
3 и 4 надо смотреть провода. Маты присутствия, натяжители ремней....

Дружище, ты так собираешься всю машину угадывать??? Давно бы научился ETM читать.

[arman.io]

Santai, да, второй зеленый.

Да я, если честно, даже не в курсе, что за етм, как там его читать.
Пойду поизучаю.

Добавлено через 4 минуты
Что-то лютое адище этот етм, смотрю схемы, офигеваю, ааааа.

Добавлено через 1 минуту
Смотрю тут.
Вижу схемы, но не вижу обозначения что какой провод означает.
Что я делаю не так?

[Santai]

Ну вот смотри, на примере подсветки пепельниц и прикуривателя. Раздел 6332.

Слева направо: задняя пепелка, передняя пепелка, подсветка прикуривателя. Указан цвет проводов: GR/RT (серо-красный), указана его толщина у всех .5 (то есть 0,5). Все серо-красные (то есть плюсовые провода сходятся в коннекторе X1019. Если не знаешь где он находится, то можно глянуть раздел : Component location chart или Component location Views, либо можно просто отследить откуда идет любой серо-красный провод. По схеме видно, что туда идет аналогичный провод от Диммера (он регулирует яркость подсветки). Ну и так далее. Схема все рассказывает. Пунктирная линия отсылает тебя в раздел 6330 Light Switch Details, где ты видишь все всех потребителей, подключенных к упомянутому коннектору (подсветка всех кнопок заведена на него), а также поймешь алгоритм работы.
Начни внимательно читать ETM cамого начала, с инструкций и введения. Постепенно начнешь разбираться и тебе это очень облегчит ремонт машины, приведение ужасного состояние проводки в божеский вид, получишь возможность грамотного дооснащения всеми приблудами. Короче начнешь понимать функционирование всей электроники в своем авто.

[eternal life]

1 датчик удара или датчик объёма не штатной сиги
2
3
4 мат присутствия пассажира

[arman.io]

Santai, ковыряюсь, разбираюсь.
Стало сразу понятнее, спасибо большое.
По примеру вроде все понятно, только я не нашел у себя провода на подсветку задней пепелки, странновато.





eternal life, спасибо!

[Santai]

Сообщение от arman.io

не нашел у себя провода на подсветку задней пепелки, странновато.

Ничего странного, у меня тоже не было подсветки задней пепелки с завода. Делов-то, кинуть проводок на массу и один упомянутого цвета.

[arman.io]

В общем, парни, по совету Santai мой новый лучший друг -- это етм. И вот что он говорит, что моей бесхозной фишке:


Концевик капота что ли? Как он оказался в салоне? И куда его тянуть?

Возможно, что я неправильно что-то нашел, не исключено, цвета провода фиолетовый/зеленый/желтый.

Добавлено через 21 минуту
Может цвета не те? Тем не менее и по розовый/зеленый/желтый пусто.

Как и по их комбинациям (не до конца понятно как определить основной цвет, первый 2 занимают половину провода) -- RS/GN/GE, GN/RS/GE, GN/VI/GE.
Результат есть только по VI/GN/GE.
У кого-нибудь есть мысли?

Добавлено через 38 минут
Так, еще нашел болтающийся провод в той же косе, но на порядок длиннее остальных, дотягивает до заднего дивана -- коричнево/зеленый (зелено/коричневый? тоже неясно). По BR/GN есть очень много совпадений, вплоть до моторной косы (возможно), ближайшее похожее - это что-то на ручник. Пока не понял.
Может кто что знает?

Добавлено через 15 минут
Расследование продолжается, нарытый мною провод BR/GN уходит в датчик X423, который судя по etm находится около ручника и имеет один пин.

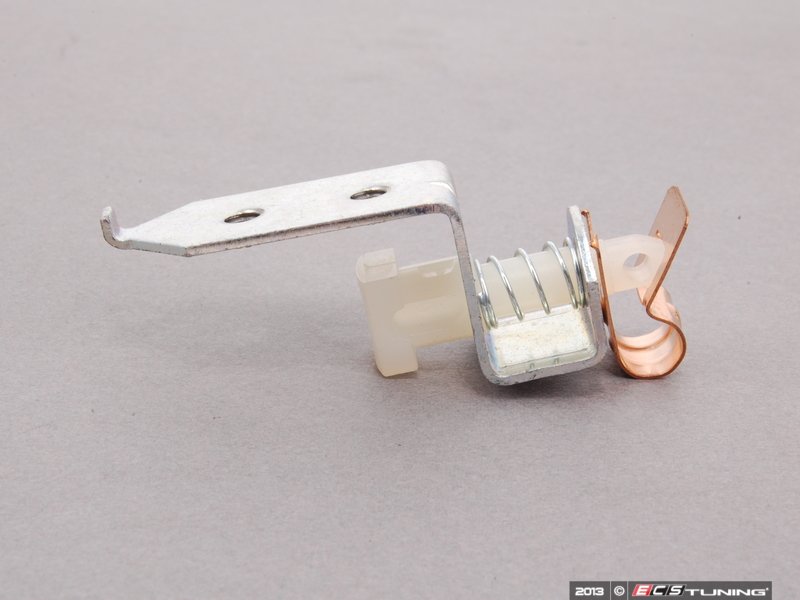

Гугл по запросу "e36 park brake sensor" показывает вот такие штуки, которая, как я понял и принимает этот проводок.
Верно рассуждаю, подскажите?

[kyxten]

Сообщение от arman.io

Дабы новую тему не создавать, спрошу тут.
Что за фишки и куда их, знатоки?

3)
идет рядом (в?) с жгуом, в котором толстяки на 18БК

Скорее всего на интерлок, будет время посмотрю
P.s. На будущее- фотографировать надо так, чтобы цвета проводов было видно.

[arman.io]

kyxten, интерлок же только на акпп. У меня механика.

[Santai]

Так долго будете гадать. Проще посмотреть откуда идет цветной провод

[arman.io]

Santai, так это надо печку снимать, торпеду и так далее.
Не сильное быстрое занятие, как понимаешь.

[Santai]

Сообщение от arman.io

Santai, так это надо печку снимать, торпеду и так далее.
Не сильное быстрое занятие, как понимаешь.

Тебе нужно снять только бороду , подрулевой щиток и возможно панель внизу бардачка. Печку и торпеду 100% снимать не нуно, так как за ними никаких проводов нет

[arman.io]

Santai, все снято, не помогает это найти решение проблемы.
Сейчас в салоне есть только торпеда.
А эта фишка уходит рядом с проводами на бк - под печку и вглубь.

[Santai]

Странно, наколхозили!

[arman.io]

А как должно быть? У меня несколько кос уходит под печку. На фото видно, как минимум БК и прикуриватель.

[BMW 318i e36 M40]

Вариант с интерлоком неподходит. цвета проводов не совпадают. если 98 год brn\vio И vio. а тут трёхцветные. кстати у меня тоже такая фишка обнаружилась. тоже хочу узнать что это.?? вариант с непристёгнутым ремнём тоже отпадает. замыкал , лампа не гаснет также это и не подсветка ручки селектра

[arman.io]

Сообщение от BMW 318i e36 M40

Вариант с интерлоком неподходит. цвета проводов не совпадают. если 98 год brn\vio И vio. а тут трёхцветные. кстати у меня тоже такая фишка обнаружилась. тоже хочу узнать что это.?? вариант с непристёгнутым ремнём тоже отпадает. замыкал , лампа не гаснет также это и не подсветка ручки селектра

До сих пор не разгадал. Узнаешь, что это за фишка - дай знать.

[BMW 318i e36 M40]

На интерлок фишка не втыкаеться "рисунок" другой

[kyxten]

Сообщение от BMW 318i e36 M40

На интерлок фишка не втыкаеться "рисунок" другой

еще как втыкается, там от соленоида хвостик сантиметров 10 а на нем такая же фишка, но провода там как ты и написал-фиол и кор-фиол. а у вас там провода как на концевик капота, т.е. как то с сигналкой связаны

а если это у вас от блокировки селектора?

[arman.io]

Сообщение от kyxten

еще как втыкается, там от соленоида хвостик сантиметров 10 а на нем такая же фишка, но провода там как ты и написал-фиол и кор-фиол. а у вас там провода как на концевик капота, т.е. как то с сигналкой связаны



а если это у вас от блокировки селектора?

У меня механика, не свап.

[kyxten]

Сообщение от arman.io

У меня механика, не свап.

дык я понял уже, были еще механические блокировки переключалки скоростей, и к ним тоже какие-то провода шли

[arman.io]

Сообщение от kyxten

дык я понял уже, были еще механические блокировки переключалки скоростей, и к ним тоже какие-то провода шли

Вообще первый раз о таком слышу. ***128561;
Для чего это сделано?
Окей, а где принимающая фишка находится?

[kyxten]

Сообщение от arman.io

Вообще первый раз о таком слышу. ***128561;
Для чего это сделано?

Чтобы в случае угона нельзя было скорости переключать, но то что эта фишка оттуда - только предположение

Добавлено через 1 минуту
Mad Max искал себе такую блокировку, возможно он больше осведомлен

[arman.io]

Сообщение от kyxten

Чтобы в случае угона нельзя было скорости переключать, но то что эта фишка оттуда - только предположение

Добавлено через 1 минуту
Mad Max искал себе такую блокировку, возможно он больше осведомлен

Хмм, а как эта штуковина вообще называется? Я в етм гляну хоть.

[BMW 318i e36 M40]

Я вообще думал что "интерлок" это и есть блокировка селектора. это не она. фишки вроде похожы. но срез другой. не вставляется. я про это и говорил

Добавлено через 2 минуты
а если интерлок это кнопка закрытия из салона то нет. поставил ЗКЕ 4 на проводку 91 года. все провода из ЦЗ перекинул и ни один из ЦЗ не подходит к этой фишке.
