Замена шлейфа БК

[999]

Привет.
Поделюсь опытом ремонта бк. Купил несколько шлейфов на али 500р.
Шлейфы для не полного бк, других не нашёл на али(. Думал из 2х слеплю 1 нормальный. Но по факту шаг дорожек оказался меньше (Не знаю брак или на других бк он действительно меньше). Пришлось резать по 3 дорожки и паять каждую. Паяльник обмотал бумагой в 3 слоя. Шлейф достаточно крепко липнет. И не боится перегрева. Дорожки просто растекаются и контачат еше лучше. На дисплее стирать остатки не стал от старого. Т.К не видно будет дорожек на стекле. А старый слой проводит замечательно (тестер пищит). После пропайки и включения на столе не горело по 2-3 полоски. Прогрел 2 раз на самой плате подозрительные части и все ОК.
Таким образом починено 2 бк.

[ALEX_2568]

999, наши руки - не для скуки

[maksbmw]

С учетом сложности покупки НОРМАЛЬНОГО б/у уже хочется отправить свой в Оренбург

[Sanych74]

Красава.
У меня так же был секас с этим БК. Достался мне нахаляву полный БК, который не включался, это раз, а так же шлейфа от стелка к плате не было вообще, это два. В машине в этот момент стоял бк на 11 кнопок с битыми пикселями. Так же заказал на алишке 2 шлейфика, продаются они только в одном формате, как написал автор, и подходят к 8 и 11 кнопочным бк от е36, так же подходят к 18 кнопочным от е31, но никак не на е36 (туда нужен линейный шлейф на 142 контакта).
Сначала я переклеил шлейф на свой 11 кнопочный бк, подошел он отлично, проверяю в машине, все пиксели стали показывать просто супер. Затем вскрыл доставшийся мне нахаляву неработающий 18 кнопочный бк и вижу картину, что в нем побывали, я бы сказал, очень *кучерявые руки*, оригинальных шлейфов от платы к плате нет вообще, вместо них припаяны проводки с витой пары, при чем припаяны ОЧЕНЬ криво. Весь этот колхоз я убрал и стал думать, как же мне придумать новые шлейфы для плат бортовика, как раз на глаза попался компьютерный шлейф от "флопика", из него как раз и сделал (конкретно описывать не буду), припаял все как должно быть на оригинале, получилось норм. Дальше интересней, как же соединить стекло с платой, тот шлейф что купил на алишке не подходит, сделал так же как и у автора, только резал по два контакта (дело это кропотливое, и не многие могут выдержать), подцепляю в машину, о чудо, БК заработал, только пиксели отображаются криво, где то косяк с шлейфиком к стеклу. Короче разобрал опять я этот бк, и думал лучше прогреть графитовый шлейф, ну и как это бывает, на радостях, закосячил этот графитовый шлейф. Стал думать как же его восстановить, чтоб не заказывать новый шлейф на али, так ничего и не придумал. Через дня два решил снова занятся этим вопросом и вдруг в инете мне попадается на глаза маленький линейный шлейф от брелка сигнализации Starline (с 25 контактами), при чем он очень похож на оригинальный линейный шлейф от бк, даже шаг приблизительно похож. Покупаю 6 таких маленьких шлейфов, от стекла и платы отдираю все что я так долго клеил, и начинаю заново делать шлейф, но уже из этих маленьких шлейфов. все получилось просто супер, клеелось все проще, резал по 4 контакта (так как шаг все равно чуть другой), прогрел все специальной насадкой с силиконовой полоской, собрал бортовик, подключил в машину и все заработало, пиксели отображаются. Радости не было предела , теперь осталось подцепить оставшиеся провода на приборку. Фото как было и как стало могу закинуть по просьбам (если кому то это будет интересно конечно)

[dimm31rus]

Sanych74, , интересно, интересно, закидывай, особенно фотки внутрянки

[Sanych74]

Вот так было



Вот так стало



Единственный минус, это треснутое стекло в районе часов, ну это меня как то не парит, время идентифицируется нормально

Добавлено через 13 минут
А вот 11 кнопочный, отремонтированный шлейфом с алишки

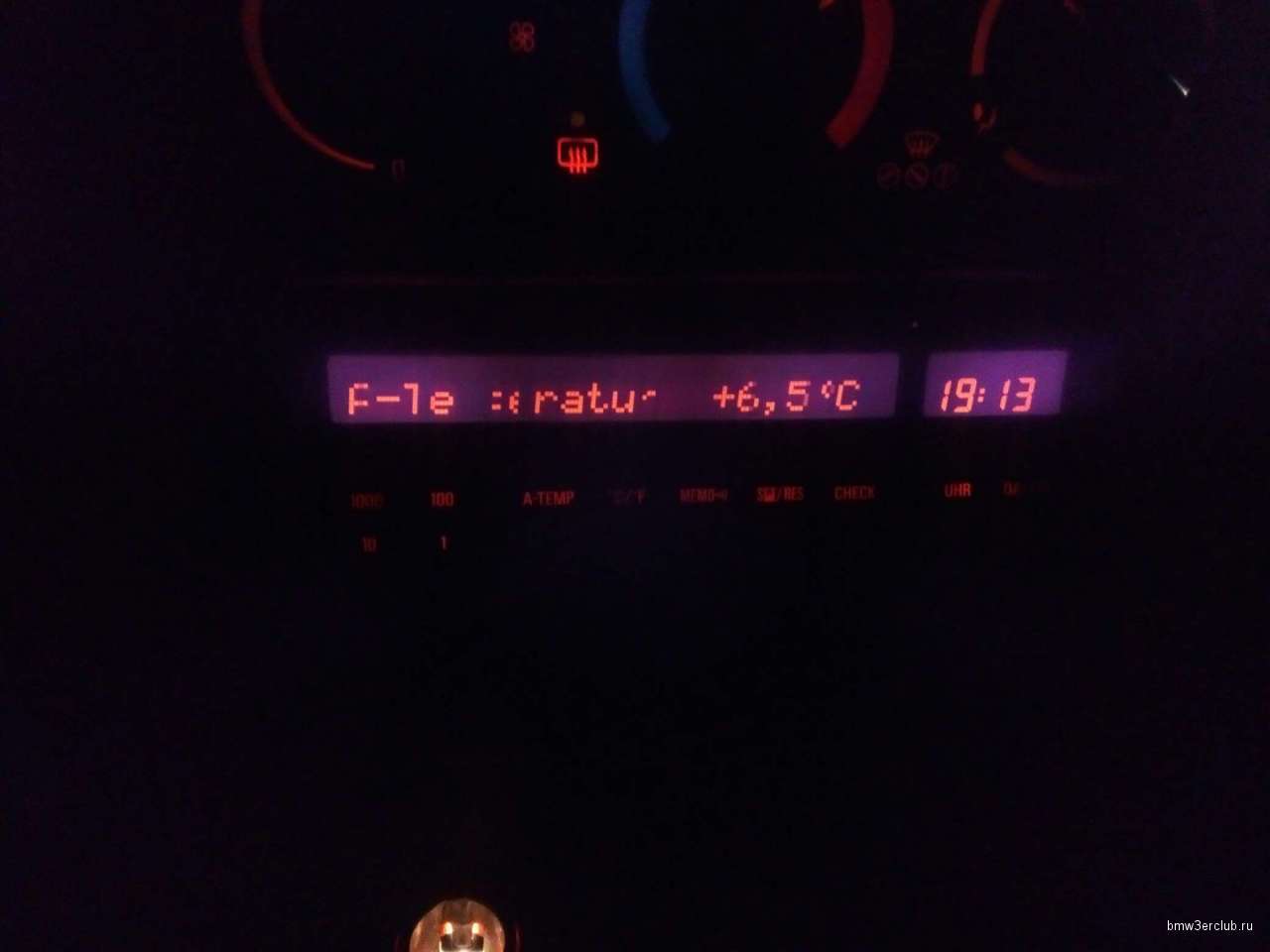

Было

Стало

[maksbmw]

Вопрос: если у меня ВААЩЕ ничего не светиться на 11-ти кнопочном кроме самих кнопок ? есть ли смысл париться или сразу в мусорку?

[dimm31rus]

maksbmw,

Сообщение от maksbmw

есть

, лампы подсветки на нем проверял? (сверху в нем стоят)

[maksbmw]

Сообщение от dimm31rus

maksbmw,

, лампы подсветки на нем проверял? (сверху в нем стоят)

Проверял, рабочие, на дисплее "темная ночь"

[dimm31rus]

Ну, тогда вскрытие покажет.., главное чтобы вскрытие не показало, что пациент умер отвскрытия

[Sanych74]

maksbmw, в моём случае, 18 кнопочный вообще не включался, казалось что он полный труп, но я восстановив все соединения оживил его, ещё и шлейф к стеклу приклеил, так что есть вероятность, что он не труп.
Прозвони все шлейфы внутри на платах, ну и посмотри кондеры на вздутие, так же шлейф графитовый от стёкла к плате посмотри визуально

[maksbmw]

Sanych74, частично понял что написано, буду погружаться на праздники )))))
Спасибо.

[SCR]

С паяльником конечно жесть. Сейчас вспомнил, что у меня два паяльника с Т-образным жалом для пайки шлейфов. С резиновой подушкой. Обращайтесь в личку, прошу не считать рекламой, вспомнилось после прочтения темы

[Sanych74]

SCR, я как раз таким Т-образным шлейфы и клеил

[kahyrman]

http://www.e36club.ru/forum/showthread.php?t=229293
Почти 5 лет прошло. Все отлично до сих пор )))

[Slitch]

а мне в руки попался business rds у которого шлейф труп совсем. и не известно на сколько жив магнитофон, долго думал как восстановить шлейф, и пришла на ум мысль: залудить кончики медного провода в изоляции, припаять их к плате одним концом, а вторым на клей для ремонта обогрева заднего стекла приклеить к дисплею. после зачистить иголкой, что б не замыкало. как думаете, стоит? или лучше как kahyrman сделать?

[CASADy]

Slitch, не получится скорее всего

[Slitch]

почему? спрашиваю т.к. после клея, на дисплее, будет пройдена точка не возврата..

[999]

Клей такой мне всегда попадался слабый. Не держит он совсем.

[999]

Можешь поискать похожий шлейф там много контактов? Шаг?

[Slitch]

завтра замеры сделаю

[CASADy]

Сообщение от Slitch

почему? спрашиваю т.к. после клея, на дисплее, будет пройдена точка не возврата..

Потомучто ты не попадешь проводом в контакт =)

[Slitch]

54 контакта шаг 0.25 мм площадка 0,9мм

[Sanych74]

Slitch, если подходит линейный шлейф, то можешь поискать у себя в городу шлейфики от брелков сигналок, как сделал я

Добавлено через 1 минуту
Вот я из таких делал

[ALEX_2568]

kahyrman, вот это, конечно, СИЛЬНО
